Винт представляет из себя стержневое изделие с головкой и метрической резьбой. Для разъёмного соединения применяются крепежные винты, для фиксации одной детали относительно другой применяются установочные, для откидных деталей и водонепроницаемых корпусов- невыпадающие.
Ниже представлены основные параметры:
Вид головки: Шестигранная, полукруглая, потайная, сферическая, цилиндрическая, с прессшайбой, без головки, полупотайная, квадратная;
Вид резьбы: метрическая, саморезная, дюймовая
Шаг резьбы: крупный , мелкий
Поле допуска резьбы: 6g, 8g, 6e
Длина резьбы: полная, неполная
Направление резьбы: левая, правая
Класс точности: А,В,С
Класс прочности: 3.6 4.6 4.8 5.6 5.8 6.6 8.8 10.9 12.9 14.9, 14Н, 22Н,33Н, 44Н;
Геометрические размеры: диаметр, длина;
Исполнение: 1,2,3,4
Шлиц: Прямой, крестовой, внутренний шестигранник;
Материал Ст 10, 09Г2С,20,20Г2Р, 35, 40Х, 30ХГСА, 16ХСН,30ХМА, 14Х17Н2, 20ХН3А, 20Х13,40Х13,12Х18Н10Т, ХН35ВТ,10Х17Н13М2Т, 25ХМФ, 07Х16Н6, алюминиевый сплав АМГ5, Д1,Д16, бронза БрАМц9-2, БрКМц3-1, латунь ЛС59-1,Л63 ,антимагнитная, медь М1,М2,М3
Покрытие
Цинковое хроматированное (радужный, желтый, бесцветный), кадмиевое хроматированное, медь-никель, медь-никель-хром, окисное пропитанное маслом, фосфатное пропитанное маслом, оловянное, медное, окисное наполненное хроматами, окисное из кислых растворов, никелевое.
Технические требования регламентирует ГОСТ1759.0-87, ОСТ 1 31101-80
ГОСТ |
Наименование |
Фото |
ГОСТ 17473-80 |
Винты с полукруглой головкой классов точности А и В |
|
ГОСТ 17474-80 |
Винты с полупотайной головкой классов точности А и В |
|

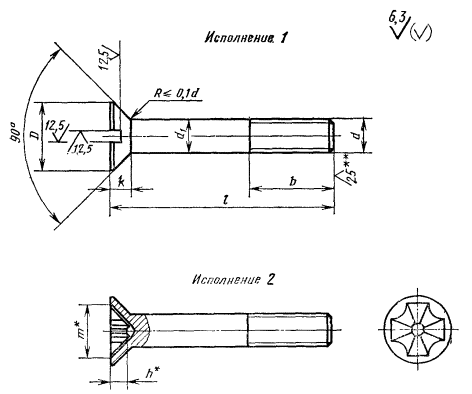

ГОСТ 17475-80 |
Винты с потайной головкой классов точности А и В |
|
ГОСТ Р50403-92 |
Винты с потайной головкой классов точности А и В |
|
ГОСТ Р50404-92 |
Винты с цилиндрической скругленной головкой с прямым шлицем классов точности А и В |
|

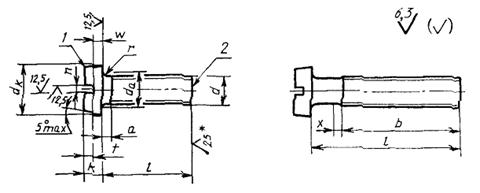

ГОСТ Р50405-92 |
Винты с цилиндрической головкой с прямым шлицем классов точности А и В |
|
ГОСТ 1491-80 |
Винты с цилиндрической головкой классов точности А и В |
|

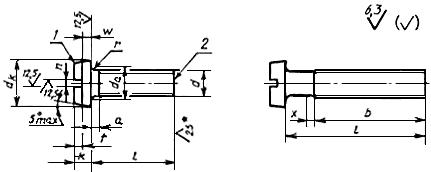

ГОСТ Р ИСО 1207-2013 |
Винты с низкой цилиндрической головкой со шлицем, класс точности А |
|

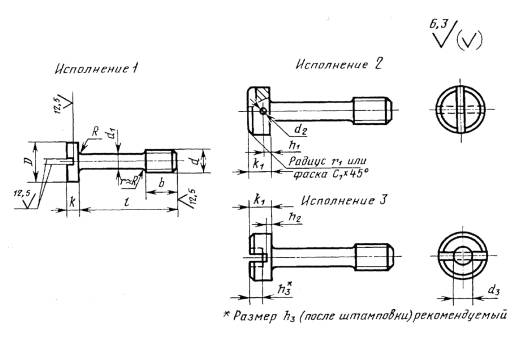

ГОСТ 10336-80 |
Винты с цилиндрической головкой невыпадающие класса точности В |
|

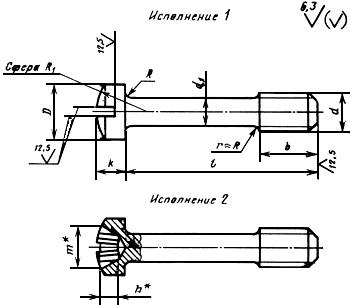

ГОСТ 10337-80 |
Винты с цилиндрической головкой и сферой невыпадающие класса точности В |
|
ГОСТ 10338-80 |
Винты с шестигранной головкой невыпадающие класса точности В |
|

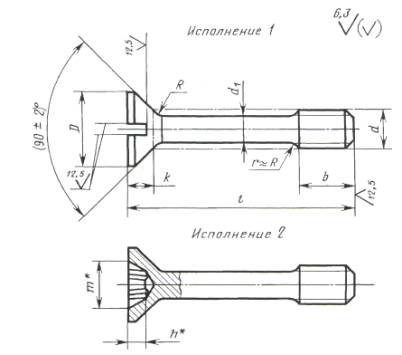

ГОСТ 10339-80 |
Винты с потайной головкой невыпадающие класса. точности В |
|
ГОСТ 10340-80 |
Винты с полупотайной головкой невыпадающие класса точности В |
|
ГОСТ 10341-80 |
Винты с полукруглой головкой невыпадающие класса точности В |
|

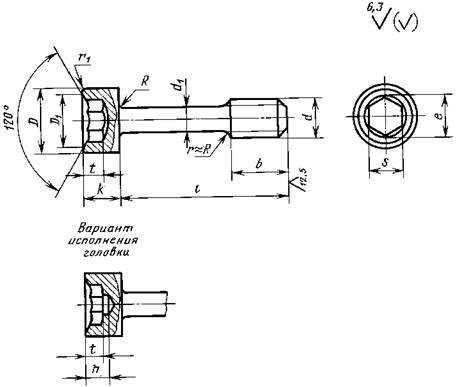

ГОСТ 10342-80 |
Винты с цилиндрической головкой и шестигранным углублением. "под ключ" невыпадающие класса точности В |
|
ГОСТ 10343-80 |
Винты с лыской "под ключ" невыпадающие класса точности В |
|
ГОСТ 10344-80 |
Винты с накатанной головкой невыпадающие класса точности В |
|
ГОСТ 11644-75 |
Винты с цилиндрической скругленной головкой классов точности А и В |
|

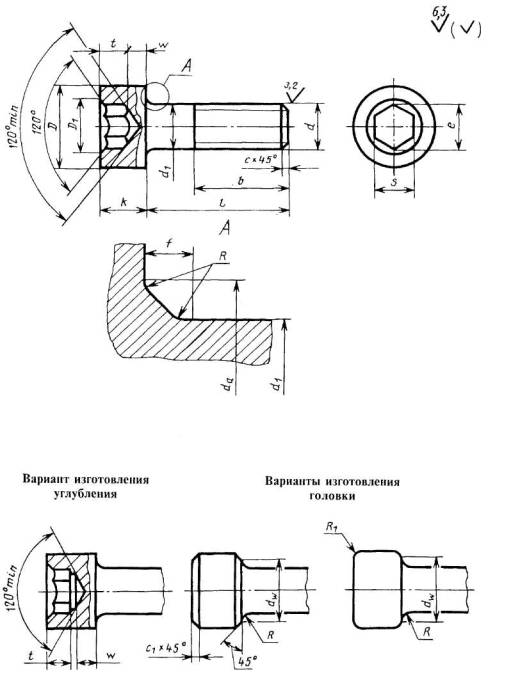

ГОСТ 11738-84 |
Винты с цилиндрической головкой и шестигранным углублением под ключ класса точности А |
|
ГОСТ 10619-80 |
Винты самонарезающие с потайной головкой для металла и пластмассы |
|
ГОСТ 10620-80 |
Винты самонарезающие с полупотайной головкой для металла и пластмассы |
|
ГОСТ 10621-80 |
Винты самонарезающие с полукруглой головкой для металла и. пластмассы |
|
ГОСТ 11650-80 |
Винты самонарезающие с полукруглой головкой и заостренным концом для металла и пластмассы |
|
ГОСТ 11651-80 |
Винты с полупотайной головкой и заостренным концом для металла и пластмассы |
|

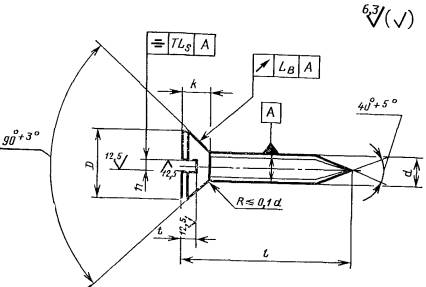

ГОСТ 11652-80 |
Винты самонарезающие с потайной головкой и заостренным концом для металла и пластмассы |
|
ГОСТ 11074-93 |
Винты установочные с плоским концом и шестигранным углублением под ключ классов точности А и В |
|

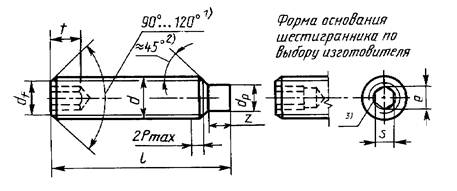

ГОСТ 11075-93 |
Винты установочные с цилиндрическим концом и шестигранным углублением под ключ классов точности А и В |
|

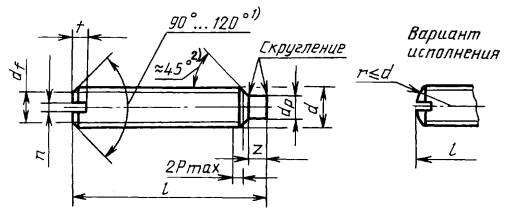

ГОСТ 1478-93 |
Винты установочные с цилиндрическим концом и прямым шлицем классов точности А и В |
|
ГОСТ 1479-93 |
Винты установочные с засверленным концом и прямым шлицем классов точности А и В |
|
ГОСТ 1481-84 |
Винты установочные с шестигранной головкой и цилиндрическим концом классов точности А И В |
|
ГОСТ 1482-84 |
Винты установочные с квадратной головкой и. цилиндрическим концом классов точности A и В |
|
ГОСТ 1483-84 |
Винты установочные с шестигранной головкой и ступенчатым концом с конусом классов точности A и В |
|
ГОСТ 1485-84 |
Винты установочные с квадратной головкой и засверленным концом классов точности А и В |
|
ГОСТ 1486-84 |
Винты установочные с квадратной головкой и ступенчатым концом со сферой классов точности А и В |
|

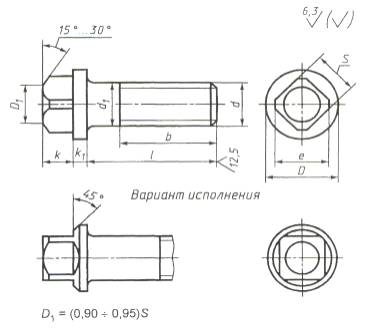

ГОСТ 1488-84 |
Винты установочные с квадратной головкой и буртиком классов точности A и В |
|

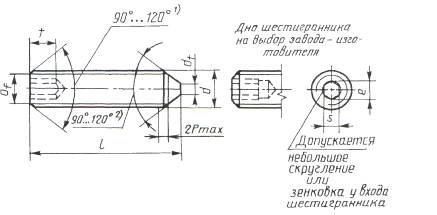

ГОСТ 8878-93 |
Винты установочные с коническим концом и шестигранным углублением под ключ классов точности А и В |
|
