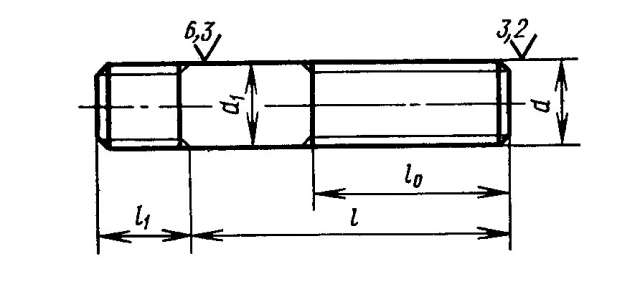

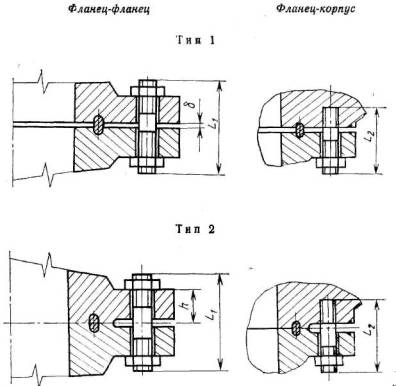

Шпилька- стержень с резьбой на обоих концах. Различают полнорезьбовые, с ввинчиваемым концом, для фланцевых соединений. В свою очередь эти три типа включают в себя до 4 исполнений. Резьба на шпильках выполняется резанием и накаткой, второй способ более производительный, но стоит обратить внимание, что не все стали сохраняют механические свойства при использовании этого метода.

Ниже представлены основные параметры:

Вид гладкой части: номинальный диаметр резьбы больше диаметра гладкой части, инаоборот;

Температура использования: 0 - 650 ⁰С

Длина резьбы: полная, с ввинчиваемым концом от 1d-2,5d, равные длины резьбы, резьба с одной стороны;

Направление резьбы: левая, правая

Диаметр резьбы: с разными номинальными диаметрами резьбы, с одинаковыми

Вид резьбы: метрическая, дюймовая

Шаг резьбы: крупный , мелкий

Поле допуска резьбы: 6g, 8g, 6e

Конструктивные особенности: сплошное осевое отверстие, наличие выступа под уплотнитель

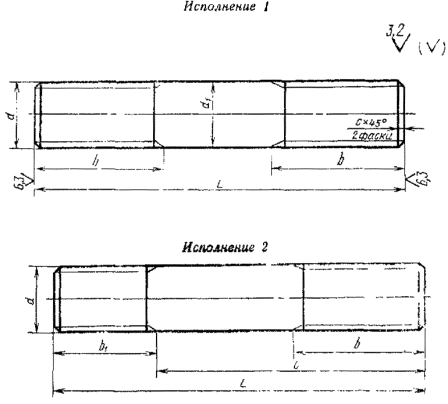

Типы и исполнения: 1,2,3,4,А,Б,В,Г,Д

Класс точности: А,Б

Класс прочности: 3.6 4.6 4.8 5.6 5.8 6.6 8.8 10.9 12.9 14.9

Материал Ст 10, 09Г2С,20,20Г2Р, 35, 40Х, 30ХГСА, 16ХСН,30ХМА, 14Х17Н2, 20ХН3А, 20Х13,40Х13,12Х18Н10Т, ХН35ВТ,10Х17Н13М2Т, 25ХМФ, 07Х16Н6, алюминиевый сплав АМГ5, Д1,Д16, бронза БрАМц9-2, БрКМц3-1, латунь ЛС59-1,Л63 ,антимагнитная, медь М1,М2,М3

Покрытие

Цинковое хроматированное (радужный, желтый, бесцветный), кадмиевое хроматированное, медь-никель, медь-никель-хром, окисное пропитанное маслом, фосфатное пропитанное маслом, оловянное, медное, окисное наполненное хроматами, окисное из кислых растворов, никелевое.

Технические требования регламентирует ГОСТ1759.0-87, ГОСТ 20700-75, ГОСТ 23304-78, СТП 26.260.2043-2004, ОСТ 1 31101-80
